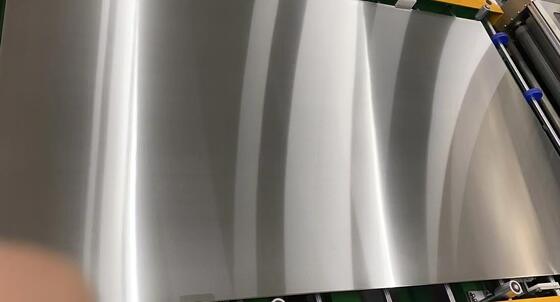

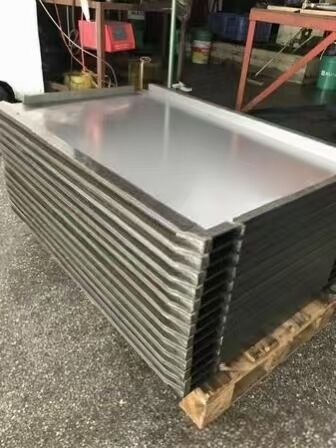

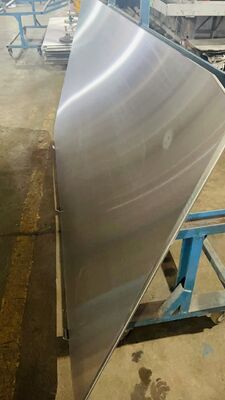

PCB-laminatie-staalplaat Japanse hoogprecisie NAS-legeringsstaalplaat voor het warmpersen van printplaten
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | MK |
| Modelnummer: | MKSP-PCB-400 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 50 stuks |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Krachtige multiplexverpakking met een passend zacht beschermingsmateriaal, geschikt voor langeafstan |
| Levertijd: | 10-20 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union |
| Levering vermogen: | 10000 vierkante meter per maand |
|
Gedetailleerde informatie |
|||
| Belangrijkste staalkwaliteit: | Japanse NAS630 (bij voorkeur), NAS301 | Oppervlakteruwheid: | Ra≤0,15μm, Rz≤1,5μm |
|---|---|---|---|
| Uitbreidbaarheid van de dienstverlening: | ≥5% | Standaardafmetingen (L*B mm): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120mm enz. |
| Artikelnaam: | PCB-laminatie staalplaat | Maximale werktemperatuur: | 1,0–≤400℃ |
| Markeren: | PCB-laminatie staalplaat,Japanse NAS-staalplaat van hoge precisie,warmpersplaat voor printplaten |
||
Productomschrijving
PCB-laminatie-staalplaat - Japanse NAS-staal met hoge precisie
Professionele hoogprecisie gelamineerde stalen plaat die speciaal is ontwikkeld voor warmpers- en gelamineerde processen van printplaten (PCB's),ontworpen om te voldoen aan ultra-strenge industriële productiestandaarden.
Productoverzicht
MKSP-PCB-400 is een volwassen en betrouwbare hoge-precisie laminatie staalplaat die professioneel is ontwikkeld voor printplaten (PCB) warmpers- en laminatieprocessen.Met jarenlange betrokkenheid bij de industrie van PCB- en CCL-lamineeringshulpstoffen, zijn wij gespecialiseerd in het leveren van hoogprecisie laminaat en splitsing staalplaten die volledig voldoen aan de ultra-strenge persstandaarden van de industriële PCB productie.
Deze productreeks is gebaseerd op geïmporteerde Japanse NAS-metallurgische grondstoffen, waaronder NAS630 en NAS301 met een hoge uitbreidingscoëfficiënt voor hardingsstaal door neerslag (NAS630 is de voorkeursgraad).Gecombineerd met geavanceerde industriële warmtebehandeling en ultraprecise slijptechnologie, de stalen plaat biedt een zeer hoge hardheid, een zeer lage oppervlaktrauwheid en een stabiele thermische geleidbaarheid.
Het is universeel compatibel met de belangrijkste merken van PCB-lamineermiddelen, zoals BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI en DIPUER, en is algemeen bekend als PCB-gelamineerde plaat, persstaalplaat,met een breedte van niet meer dan 50 mm, die wereldwijd dient als kernprecisie verbruiksmateriaal voor de productie van hoogwaardige PCB's.
Wat is PCB?
Een printplaat (PCB) is een fundamenteel en onmisbaar onderdeel in de wereldwijde elektronica-industrie.het biedt een stabiele mechanische ondersteuning en een precieze elektrische interconnectie voor elektronische componentenDe platte oppervlakte van het apparaat is ongeveer gelijk aan de platte oppervlakte van het apparaat.de thermische stabiliteit en de persuniformiteit van PCB-lamineerplaten bepalen rechtstreeks de kwaliteit van het afgewerkte PCB, de stabiliteit van het circuit en de consistentie van de productie.
Basisspecificaties en levensduur
Hoofdstaalklasse:Japanse NAS630 (bij voorkeur), NAS301
Conventioneel dikte:1.5mm / 1.6mm / 1.8mm / 2.0mm
Levensduur:8-10 jaar langdurig herbruikbaar gebruik
Gebruik Herinnering:Vervangen wanneer de dikte lager is dan 1,3 mm; platen met een dikte van 1,3-1,6 mm moeten nul vervorming, nul vervorming en standaardhardheid behouden
Standaard afmetingen (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Belangrijkste productvoordelen
| Prestatiepost | Voordelen van het product |
|---|---|
| Premium Japanse grondstoffen | Gebruikt hoogwaardig geïmporteerd Japans NAS630/NAS301 staal,geproduceerd door middel van geavanceerde warmtebehandeling en precisie slijpprocessen om een stabiele en consistente laminatieprestatie te garanderen bij de massaproductie van PCB's. |
| Ultra-Low High-Temp Warpage | Minimale vervorming en vervorming onder continue perscycli bij hoge temperatuur, waardoor de perfecte vlakheid van de afgewerkte PCB-platen wordt gehandhaafd en de opbrengst van het product sterk wordt verbeterd. |
| Superieure thermische prestaties | Met geoptimaliseerde thermische geleidbaarheid en stabiele thermische uitbreidingscoëfficiënt, realiseert het eenvormige warmteverdeling en een evenwichtige drukoverdracht tijdens PCB-laminering. |
| Hoge hardheid en corrosiebestendigheid | Uitstekende structurele hardheid en corrosiebestendigheid, aangepast aan langdurig herhaald industriële persen en verlenging van de algehele levensduur. |
| Sterke compatibiliteit van apparatuur | Volledig compatibel met alle soorten industriële stalen platenwasmachines en reguliere PCB-warmpersapparatuur voor een soepele massaproductie. |
Volledige vergelijking van prestatieparameters (NAS630 / NAS301)
| Technisch punt | NAS630 Mass-Lam plaat | NAS630 Pin-Lam plaat | NAS301 Mass-Lam plaat | NAS301 Pin-Lam plaat |
|---|---|---|---|---|
| Diktebereik | 1.0-2,5 mm | 1.0-2,5 mm | 1.0-1.8 mm | 1.0-1.8 mm |
| Maximale breedte | ≤ 1300 mm | ≤ 1300 mm | ≤ 1060 mm | ≤ 1060 mm |
| Maximale lengte | ≤ 2410 mm | ≤ 2410 mm | ≤ 3150 mm | ≤ 3150 mm |
| Dikte Tolerantie | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Ruwheid van het oppervlak | Ra≤0,15 μm, Rz≤1,5 μm | Ra≤0,15 μm, Rz≤1,5 μm | Ra≤0,15 μm, Rz≤1,5 μm | Ra≤0,15 μm, Rz≤1,5 μm |
| Positionering gat tolerantie | - Dat is... | +0,1/-0 mm | - Dat is... | +0,1/-0 mm |
| Bussing slot tolerantie | - Dat is... | +0,05/-0 mm | - Dat is... | +0,05/-0 mm |
| Afwijkingsgraad | ≤ 3 mm/M | ≤ 3 mm/M | ≤ 3 mm/M | ≤ 3 mm/M |
| L&W Grootteverstand | ± 1 mm | ± 1 mm | ± 1 mm | ± 1 mm |
| Kracht van de opbrengst | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 |
| Treksterkte | ≥ 1400 N/mm2 | ≥ 1400 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Uitbreidbaarheid | ≥ 5% | ≥ 5% | ≥ 5% | ≥ 5% |
| Hardheid (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Maximale werktemperatuur | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Parallelisme | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm |
| Diagonale afwijking | 1 mm | 1 mm | 1 mm | 1 mm |
| Thermische geleidbaarheid @ 300°C | ≥ 25 W/MK | ≥ 25 W/MK | ≥ 18 W/MK | ≥ 18 W/MK |
| Gemiddelde thermische expansiecoëfficiënt | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
