Massa-lamplaat en pin-lamplaat Printplaat PCB Lamineren Stalen plaat MKSP-PCB-400
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | MK |
| Modelnummer: | MKSP-PCB-400 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 50 stuks |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Exportpakket exporteren |
| Levertijd: | 15 dagen na ontvangst van de vooruitbetaling |
| Betalingscondities: | Western Union,T/T,D/P,D/A,L/C |
|
Gedetailleerde informatie |
|||
| Staalmateriaal:: | Japanse NAS630 en NAS301 (NAS630 wordt meestal gekozen of gebruikt). | Conventionele dikte (mm):: | 1,6, 1,5, 1,8, 2,0 mm |
|---|---|---|---|
| werk temperatuur: | ≤400℃ | Gemiddelde thermische uitbreidingscoëfficiënt (10-6/°C): | 10~12,15-17 |
| Conventioneel afmetingen van PCB-lamineerde stalen platen (L * W in mm): | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 | Levensduur:: | 8-10 jaar (Let op: na herhaald gebruik wordt de stalen plaat dunner.3 mm/de dikte van de stalen plaa |
| Markeren: | Massa-Lam Plate PCB-lamineringsstaal,Pin-Lam Plate PCB-lamineringsstaal,MKSP-PCB-400 gelamineerde stalen plaat |
||
Productomschrijving
PCB-laminatie staalplaat MKSP-PCB-400
De MKSP-PCB-400 Printed Circuit Board Lamination Steel Plate is een hoge precisie, betrouwbare oplossing die speciaal is ontworpen voor PCB-lamineringsprocessen.Gemaakt met behulp van Japanse hoogwaardige staalmaterialen en geavanceerde productietechnieken, deze stalen plaat levert uitzonderlijke prestaties in PCB-lamineermachines.
Productoverzicht
Onze PCB Lamination Steel Plate heeft zich gevestigd als een volwassen en betrouwbaar onderdeel in PCB laminators.We zijn gespecialiseerd in het leveren van hoog-precisie gelamineerde stalen platen en splitsing staalplaten series die voldoen aan de strenge eisen van PCB laminatie processen.
Printplaten zijn cruciale componenten in de elektronica-industrie.elektrische verbindingen tussen elektronische componenten door middel van geleidende koperen foliepatronen op isolatiematerialenOnze laminaatplaten ondersteunen dit cruciale productieproces met precisie en betrouwbaarheid.
Belangrijkste kenmerken
- Gemaakt van Japanse hoogwaardige staalmaterialen (NAS630 & NAS301)
- Geavanceerde warmtebehandelingstechnologie en slijpproductieprocessen
- Minimale hoge-temperatuur warpage met een verlengde levensduur
- Superieure thermische geleidbaarheid en thermische expansiecoëfficiënt
- Hoge corrosiebestendigheid en uitzonderlijke hardheid
- Met een vermogen van niet meer dan 50 W
Technische specificaties
Materiaal van staal:Japanse NAS630 en NAS301 (voornamelijk gebruikt)
Conventioneel dikte:1.6mm, 1.5mm, 1.8mm, 2.0mm
Levensduur:8-10 jaar (niet aanbevolen onder 1,3 mm dikte)
Standaard afmetingen (L × W in mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
Conventioneel dikte:1.6mm, 1.5mm, 1.8mm, 2.0mm
Levensduur:8-10 jaar (niet aanbevolen onder 1,3 mm dikte)
Standaard afmetingen (L × W in mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
Prestatieparameters
| Parameter | NAS630 Mass-Lam | NAS630 Pin-Lam | NAS301 Mass-Lam | NAS301 Pin-Lam |
|---|---|---|---|---|
| Dikte | 1.0-2,5 mm | 1.0-2,5 mm | 1.0-1.8 mm | 1.0-1.8 mm |
| Breedte | ≤ 1300 mm | ≤ 1300 mm | ≤ 1060 mm | ≤ 1060 mm |
| Lange | ≤ 2410 mm | ≤ 2410 mm | ≤ 3150 mm | ≤ 3150 mm |
| Dikte Tolerantie | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Ruwheid van het oppervlak | Ra≤0,15 μm Rz≤1,5 μm | Ra≤0,15 μm Rz≤1,5 μm | Ra≤0,15 μm Rz≤1,5 μm | Ra≤0,15 μm Rz≤1,5 μm |
| Afwijkingsgraad | ≤ 3 mm/M | ≤ 3 mm/M | ≤ 3 mm/M | ≤ 3 mm/M |
| Groottevergunning in L/W | ± 1 mm | ± 1 mm | ± 1 mm | ± 1 mm |
| Kracht van de opbrengst | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Treksterkte | ≥ 1400 N/mm2 | ≥ 1400 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Hardheid HRC | 50HRC±2 | 50HRC±2 | 44HRC±2 | 44HRC±2 |
| Werktemperatuur | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Warmtegeleidbaarheid | ≥ 25 W/MK bij 300°C | ≥ 25 W/MK bij 300°C | ≥ 18 W/MK bij 300°C | ≥ 18 W/MK bij 300°C |
| Coëfficiënt van thermische uitbreiding | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
Toepassingen
Ook bekend als PCB-gelamineerde stalen plaat, PCB-geperste stalen plaat, PCB-partitiestaalplaat, PCB-spiegelstaalplaten of PCB-persstaalplaat.Onze hoge-precision laminaat stalen platen worden veel gebruikt in verschillende PCB laminators waaronder BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI en DIPUER-systemen.

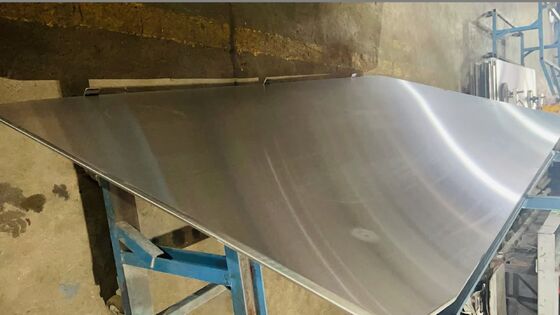

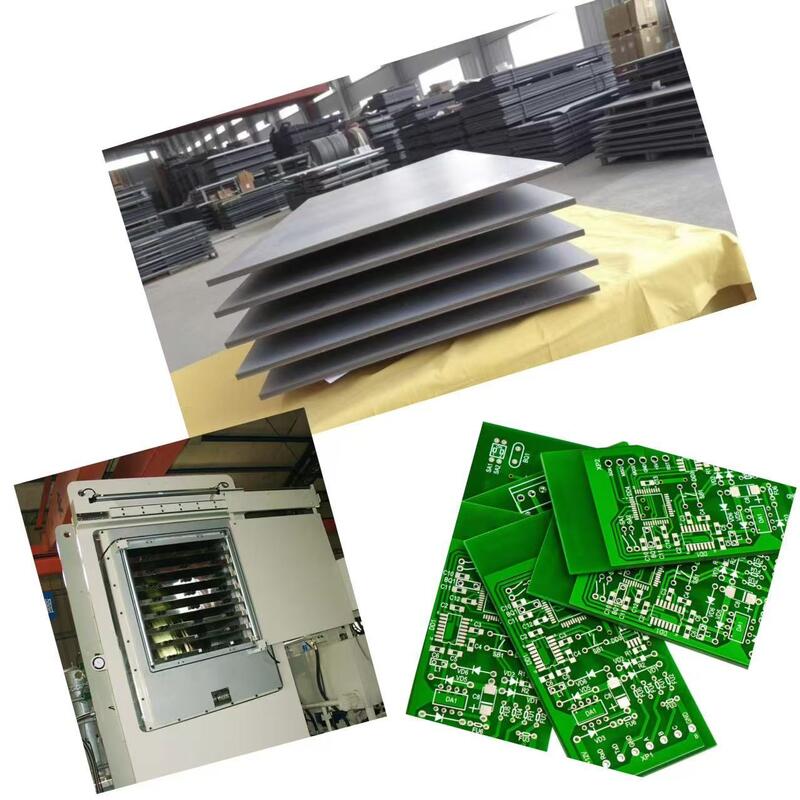

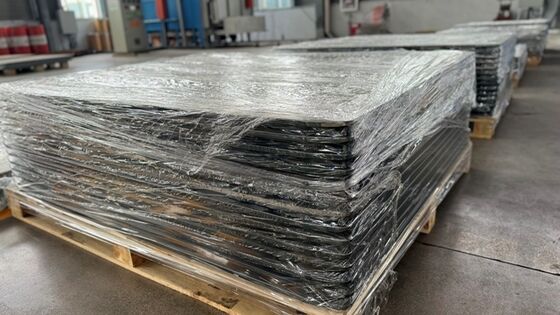

Foto's van producten
Wilt u meer details over dit product weten
