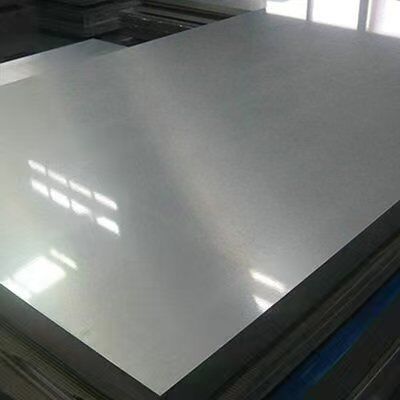

CCL Laminatie staalplaat Japanse hoogprecisie NAS legering staalplaat voor koper bekleed laminaat warm persen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | MK |
| Modelnummer: | MKSP-CCL-400 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 50 stuks |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Krachtige multiplexverpakking met een passend zacht beschermingsmateriaal, geschikt voor langeafstan |
| Levertijd: | 10-20 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union |
| Levering vermogen: | 10000 vierkante meter per maand |
|
Gedetailleerde informatie |
|||
| Belangrijkste staalkwaliteit: | Japanse NAS630 (bij voorkeur), NAS301 | Conventionele dikte: | 1,5 mm / 1,6 mm / 1,8 mm / 2,0 mm |
|---|---|---|---|
| Levensduur: | 8-10 jaar langdurige herbruikbare service | Standaardafmetingen (L*B mm): | 2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787 enz. |
| Productnaam: | CCL laminering stalen plaat | Dikte bereik: | 1,0–2,5 mm |
| Markeren: | Japanse hoogprecisie NAS-staalplaat van legering,CCL-lamineerplaat voor warmpers,kopergeplatte lamineerplaat |
||
Productomschrijving
CCL-laagstaalplaat - Japanse hoogprecisie-NAS-staal
Premium gelamineerd staalplaat dat speciaal is ontworpen voor de productie van kopergelamineerd (CCL) warmpers, met uitzonderlijke precisie en duurzaamheid.
Productoverzicht
MKSP-CCL-400 is een volwassen, hoogprecisie gelamineerde stalen plaat die uitsluitend is ontworpen voor de productie van koperklaagd laminaat (CCL).Met jarenlange specialisatie in CCL- en PCB-lamineermiddelen, leveren wij hoogwaardige laminatie-staalplaten die volledig voldoen aan de strenge eisen van hoge-temperatuurpers van grote CCL-platen.
Deze serie gebruikt geïmporteerde Japanse NAS-metallurgische grondstoffen, voornamelijk NAS630 en NAS301 met een hoge uitbreidingscoëfficiënt.Ondersteund door geavanceerde warmtebehandeling en precisieschleiftechnologie, heeft de stalen plaat een zeer hoge hardheid, een zeer lage oppervlaktebuigzaamheid en een uitstekende warmtegeleidbaarheid.
Universele compatibiliteit met de reguliere CCL-lamineermachines zoals BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI en DIPUER.met een breedte van niet meer dan 50 mmHet is een nauwkeurig hulpmateriaal voor de productie van hoogwaardige CCL's.
Wat is kopergecoat laminaat (CCL)?
Koperkleurde laminaat (CCL) is een samengesteld substraat gemaakt van hars geïmpregneerd elektronisch glasvezeldoek met eenzijdige of dubbelzijdige koperen folie door middel van hoge-temperatuur warmpers.Als basismateriaal van alle PCB-producten, het bepaalt de snelheid van de signaaloverdracht van het circuit, de isolatieprestaties, de verwerkingsstabiliteit en de betrouwbaarheid op lange termijn van de afgewerkte printplaten.
Basisspecificaties en levensduur
- Hoofdstaalklasse:Japanse NAS630 (bij voorkeur), NAS301
- Conventioneel dikte:1.5mm / 1.6mm / 1.8mm / 2.0mm
- Levensduur:8-10 jaar langdurig herbruikbaar gebruik
- Gebruik Herinnering:Vervangen wanneer de dikte lager is dan 1,3 mm; platen met een dikte van 1,3-1,6 mm moeten nul vervorming, nul vervorming en standaardhardheid behouden
Standaard afmetingen (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Belangrijkste productvoordelen
| Prestatiepost | Voordelen van het product |
|---|---|
| Premium grondstof | Gebruikt Japanse NAS630/NAS301 staal grondstoffen van topkwaliteit, met volwassen warmtebehandeling en precisie slijpvaardigheid voor een stabiele laminatieprestatie |
| Ultralage vervorming | Minimaal warpblad bij continu hogetemperatuurpers, waardoor een vlak en gelijkmatig oppervlak van het CCL-bord wordt gewaarborgd |
| Uitstekende thermische prestaties | Geoptimaliseerde thermische geleidbaarheid en stabiele thermische uitbreidingscoëfficiënt, waardoor een consistente warmteoverdracht tijdens het lamineren wordt gerealiseerd |
| Hoge duurzaamheid en hardheid | Superieure corrosiebestendigheid en hoge structurele hardheid, die de industriële productie met een lange cyclus ondersteunen |
| Sterke verenigbaarheid | Volledig aanpasbaar aan alle soorten industriële stalen platenwasmachines en reguliere CCL-warmpersapparatuur |
Volledige prestatieparametervergelijking
| Technisch punt | NAS630 Mass-Lam plaat | NAS630 Pin-Lam plaat | NAS301 Mass-Lam plaat | NAS301 Pin-Lam plaat |
|---|---|---|---|---|
| Diktebereik | 1.0-2,5 mm | 1.0-2,5 mm | 1.0-1.8 mm | 1.0-1.8 mm |
| Maximale breedte | ≤ 1300 mm | ≤ 1300 mm | ≤ 1060 mm | ≤ 1060 mm |
| Maximale lengte | ≤ 2410 mm | ≤ 2410 mm | ≤ 3150 mm | ≤ 3150 mm |
| Dikte Tolerantie | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Ruwheid van het oppervlak | Ra≤0,15 μm, Rz≤1,5 μm | Ra≤0,15 μm, Rz≤1,5 μm | Ra≤0,15 μm, Rz≤1,5 μm | Ra≤0,15 μm, Rz≤1,5 μm |
| Positionering gat tolerantie | - Dat is... | +0,1/-0 mm | - Dat is... | +0,1/-0 mm |
| Bussing slot tolerantie | - Dat is... | +0,05/-0 mm | - Dat is... | +0,05/-0 mm |
| Afwijkingsgraad | ≤ 3 mm/M | ≤ 3 mm/M | ≤ 3 mm/M | ≤ 3 mm/M |
| L&W Grootteverstand | ± 1 mm | ± 1 mm | ± 1 mm | ± 1 mm |
| Kracht van de opbrengst | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 |
| Treksterkte | ≥ 1400 N/mm2 | ≥ 1400 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Uitbreidbaarheid | ≥ 5% | ≥ 5% | ≥ 5% | ≥ 5% |
| Hardheid (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Maximale werktemperatuur | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Parallelisme | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm |
| Diagonale afwijking | 1 mm | 1 mm | 1 mm | 1 mm |
| Thermische geleidbaarheid @ 300°C | ≥ 25 W/MK | ≥ 25 W/MK | ≥ 18 W/MK | ≥ 18 W/MK |
| Gemiddelde thermische expansiecoëfficiënt | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
