50HRC hardheid 1,0-2,0 mm dikke massa/pin-lamplaat printplaat PCB/CCL persplaat MKSP-D420
Productdetails:
| Merknaam: | MK |
| Modelnummer: | MKSP-D420 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 10 stuks |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Exportpakket exporteren |
| Levertijd: | 15 dagen na ontvangst van de vooruitbetaling |
| Betalingscondities: | Western Union,T/T,D/P,D/A,L/C |
|
Gedetailleerde informatie |
|||
| Stalen materiaal: | Dura420 | Normale dikte (mm):: | 1,0, 1,2, 1,5, 1,6, 1,8, 2,0 mm |
|---|---|---|---|
| Ruwheid van het oppervlak (mm): | Ra≤0,15 Rz≤1.5 | Normale afmetingen van koperen gelamineerd CCL-lamineerd staalplaat/persplaat (L * W in mm):: | 1910*1270/2210*1270/2220*1270. |
| Normale afmetingen van staalplaten/persplaten voor PCB-laminatie (L*W in mm):: | Het is de eerste keer dat de Commissie een voorstel voor een richtlijn van de Raad heeft ingediend. | Levensduur: | 5-8 jaar (Let op: na herhaald gebruik wordt het stalen plaatje dunner.3 mm/de dikte van de stalen pl |
| Markeren: | 50HRC hardheid gelamineerde stalen plaat,1,0-2 |
||
Productomschrijving

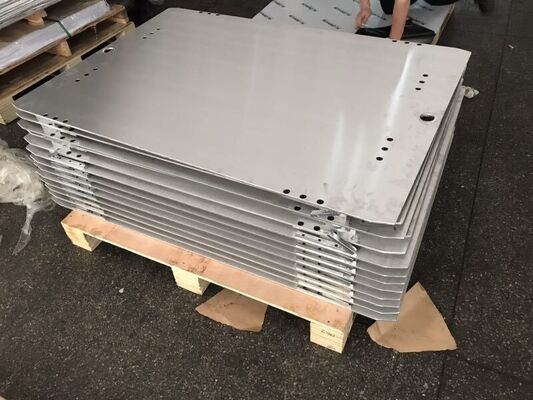

50HRC hardheid 1,0-2,0 mm dikke massa/pin-lamplaat printplaat PCB/CCL persplaat MKSP-D420
De MKSP-D420 PCB/CCL-persplaat maakt gebruik van Duits Dura420-staalmateriaal, ontworpen voor betrouwbare prestaties bij het lamineren van PCB's en met koper beklede laminaatprocessen. Deze uiterst nauwkeurige gelamineerde staalplaat levert uitzonderlijke duurzaamheid en precisie voor veeleisende productietoepassingen.
Producteigenschappen
- Betrouwbare lamineerprestaties voor PCB- en CCL-toepassingen
- Minimale kromtrekking bij hoge temperaturen met langere levensduur
- Superieure thermische geleidbaarheid en thermische uitzettingscoëfficiënt voor energie-efficiëntie
- Hoge corrosieweerstand en hardheidsgraad
- Compatibel met verschillende wasmachines voor gelamineerde stalen platen
Technische specificaties
- Staalmateriaal:Dura420
- Beschikbare dikte:1,0, 1,2, 1,5, 1,6, 1,8, 2,0 mm
- Levensduur:5-8 jaar
- Afmetingen PCB-plaat (L×B mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
- CCL-plaatafmetingen (L×B mm):1910×1270, 2210×1270, 2220×1270
Gebruiksopmerking:Na herhaaldelijk gebruik zal de staalplaat dunner worden. Het wordt geadviseerd om het niet verder te gebruiken nadat de plaatdikte is teruggebracht tot minder dan 1,3 mm. Zorg ervoor dat bij platen met een dikte tussen 1,3 en 1,6 mm geen vervorming of kromtrekken optreedt.
Prestatieparameters
| Parameter | Massa-Lamplaat | Pin-Lam-plaat |
|---|---|---|
| Dikte | 1,0-2,0 mm | 1,0-2,0 mm |
| Breedte | ≤1300 | ≤1300 |
| Lengte | ≤2410 | ≤2410 |
| Dikte tolerantie | ±0,10 | ±0,10 |
| Oppervlakteruwheid | Ra≤0,15 Rz≤1,5 | Ra≤0,15 Rz≤1,5 |
| Positioneringsgattolerantie | -- | ±0,10 |
| Tolerantie van de bussleuf | -- | +0,10/-0mm |
| Vervormingsgraad | ≤3mm/M | ≤3mm/M |
| L/W maattolerantie | ±1mm | ±1mm |
| Opbrengststerkte | ≥1175 N/mm² | ≥1175 N/mm² |
| Treksterkte | ≥1400 N/mm² | ≥1400 N/mm² |
| Uitbreidbaarheid | ≥5% | ≥5% |
| Hardheid HRC | 50 HRC ± 2 | 50 HRC ± 2 |
| Werktemperatuur | ≤400℃ | ≤400℃ |
| Parallellisme | ≤0,03 | ≤0,03 |
| Diagonale afwijking | 1-2 mm | 1-2 mm |
| Thermische geleidbaarheid | ≥25W/MK bij 300℃ | ≥25W/MK bij 300℃ |
| Gemiddelde thermische uitzettingscoëfficiënt | 10~12 (10⁻⁶/℃) | 10~12 (10⁻⁶/℃) |
Toepassingen

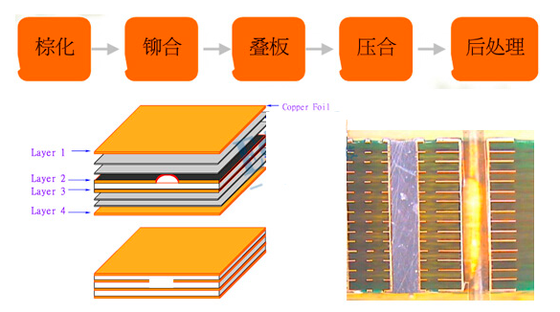

Deze PCB-lamineringsstaalplaat is ook bekend als PCB-gelamineerde staalplaat, PCB-geperste staalplaat, PCB-partitiestaalplaat, PCB-staalpersplaat, PCB-spiegelstaalplaten of PCB-persstaalplaat. Het is speciaal ontworpen voor uiterst nauwkeurige lamineerprocessen bij de productie van printplaten en koperbekleed laminaat.
